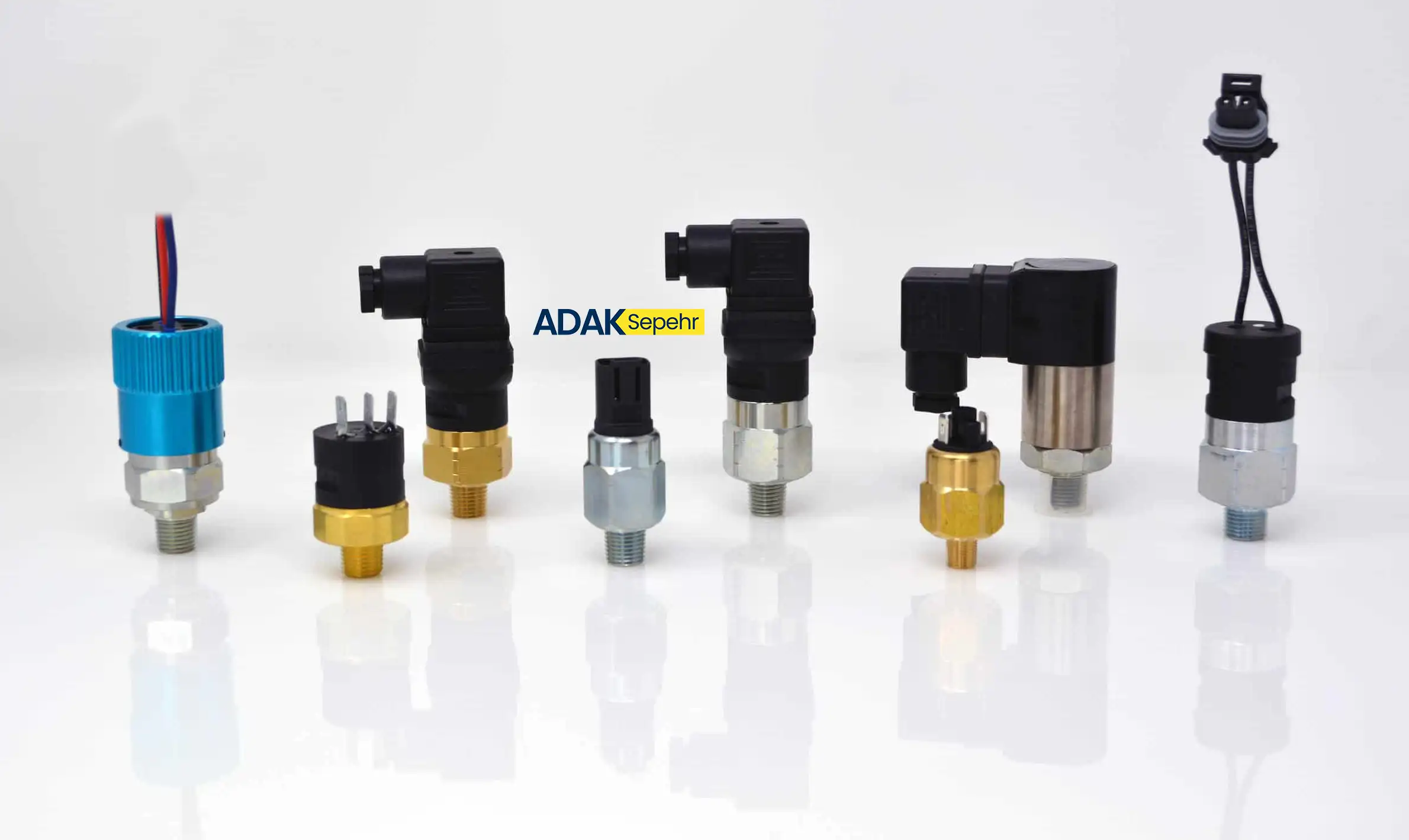

پرشر سوئیچ پنوماتیک چگونه فشار را کنترل میکند؟
چشم بینای سیستم پرشر سوئیچ، قطعهای است که فشار هوا را زیر نظر دارد. این سوئیچ، فشار را به سیگنال الکتریکی تبدیل میکند. این قطعه به پنل کنترل میگوید که فشار چقدر است. اگر فشار از حد مجاز خارج شود، سوئیچ واکنش نشان میدهد. این واکنش میتواند روشن کردن یک چراغ یا قطع کردن موتور باشد. پرشر سوئیچ، ایمنی سیستم را تضمین میکند.
مکانیزم داخلی و عملکرد این سوئیچ دارای یک دیافراگم فلزی یا سیلیکونی است. هوا از یک پورت وارد میشود و روی دیافراگم فشار میآورد. این فشار باعث حرکت یک میکروسوئیچ یا جفت کنتاکت میشود. وقتی فشار به نقطه تنظیم شده برسد، کنتاکتها قطع یا وصل میشوند. این تغییر وضعیت، مدار الکتریکی را تغییر میدهد. تنظیم نقطه واکنش با یک پیچ تنظیم انجام میشود. شما میتوانید حد بالا یا پایین را تعیین کنید.
انواع پرشر سوئیچ دو نوع اصلی پرشر سوئیچ وجود دارد: دیافراگمی و پیستونی. نوع دیافراگمی برای فشارهای پایین و دقت بالا مناسب است. نوع پیستونی برای فشارهای بالا و محیطهای سخت بهتر است. همچنین، پرشر سوئیچها بر اساس عملکرد تقسیم میشوند. برخی فقط وقتی فشار بالا برسد عمل میکنند. برخی دیگر فقط وقتی فشار پایین بیاید. مدلهای دیفرانسیلی اختلاف بین دو فشار را کنترل میکنند. انتخاب نوع، بستگی به نیاز مدار کنترل دارد.
کاربرد در کنترل پمپ هوا
رایجترین کاربرد، کنترل کمپرسور هوا است. وقتی مخزن پر میشود و فشار به حد میرسد، پرشر سوئیچ موتور را خاموش میکند. وقتی هوا مصرف میشود و فشار میافتد، سوئیچ موتور را روشن میکند. این کار چرخه شارژ و تخلیه را خودکار میکند. این کار از داغ شدن بیش از حد موتور جلوگیری میکند. همچنین، فشار شبکه را در محدوده امن نگه میدارد.
کاربرد در ایمنی ماشینآلات در پرسها و دستگاههای برش، ایمنی بسیار مهم است. پرشر سوئیچ تضمین میکند که فشار کافی برای حرکت امن وجود دارد. اگر فشار پایین باشد، دستگاه روشن نمیشود. این کار از تصادفات ناشی از قدرت کم جلوگیری میکند. همچنین، اگر فشار بیش از حد بالا برود، دستگاه را خاموش میکند. این کار از انفجار یا پاره شدن لولهها جلوگیری میکند. پرشر سوئیچ، نگهبان جان همکاران است.
نکات نصب و کالیبراسیون پرشر سوئیچ باید در جایی نصب شود که فشار واقعی را نشان دهد. نباید در جایی نصب شود که نوسان شدید فشار دارد. کالیبراسیون صحیح سوئیچ ضروری است. باید مطمئن شوید که نقطه تنظیم با نیاز دستگاه منطبق است. همچنین، ولتاژ کنتاکتهای سوئیچ باید با PLC هماهنگ باشد. استفاده از رله واسط، عمر سوئیچ را افزایش میدهد. تست دورهای پرشر سوئیچ، عملکرد ایمنی را تضمین میکند.
