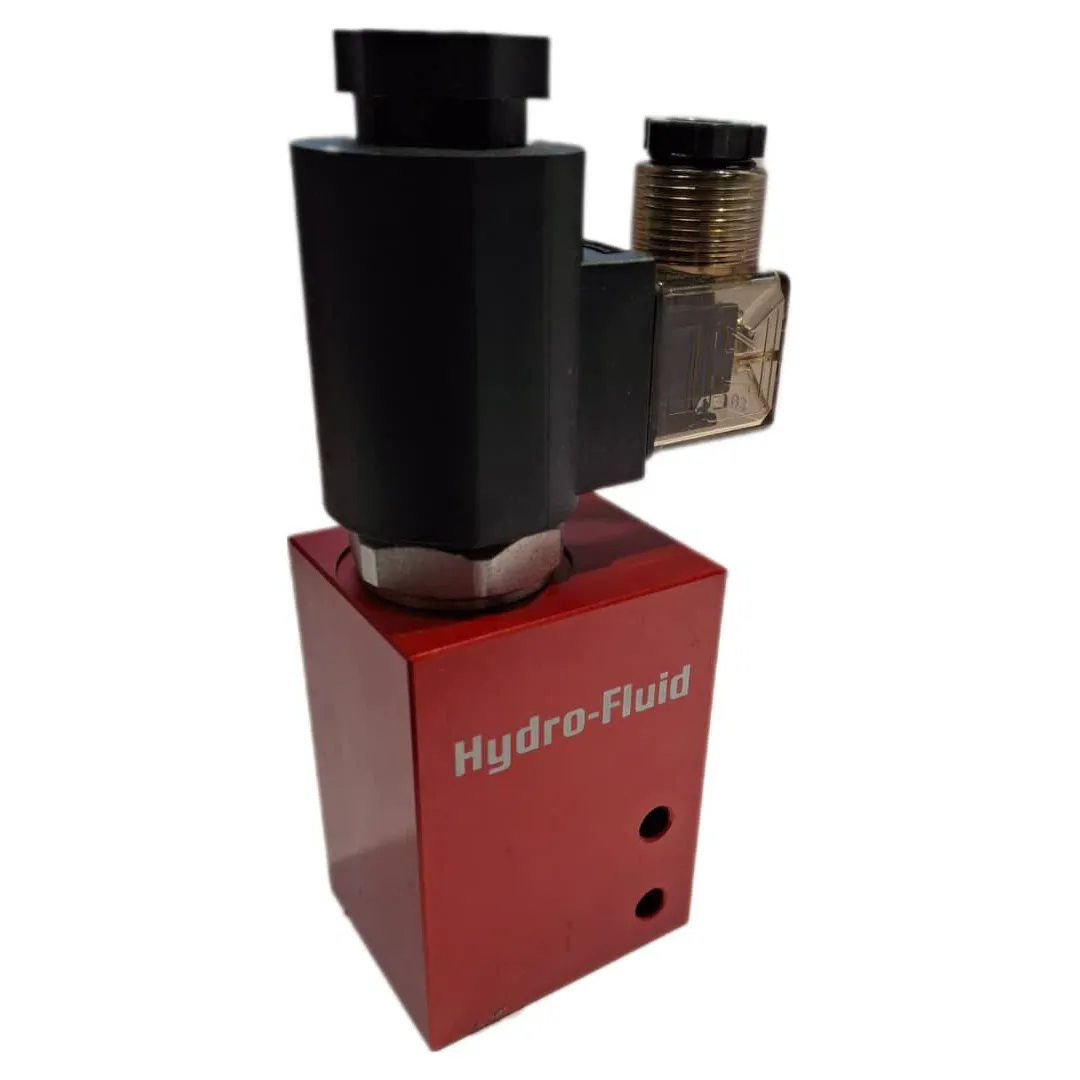

شیر 2/2 هیدرولیک چه کاربردی دارد؟
کدگذاری ساده: دو راه و دو حالت شیر 2/2 هیدرولیک، سادهترین نوع شیر کنترلی است. این شیر دارای دو پورت (ورودی و خروجی) و دو موقعیت (باز و بسته) است. در واقع این شیر عملکرد یک شیر قطعکننده یا توپی را دارد. اما به صورت هیدرولیک و اغلب با اکتوئیتور است. این شیر جریان را یا کاملاً قطع میکند یا کاملاً وصل میکند. هیچ مسیر دیگری ندارد.
انواع مکانیزم عملکرد شیرهای 2/2 میتوانند دستی، مکانیکی یا برقی باشند. نوع دستی مثل یک شیر توپی است که با دسته کار میکند. نوع مکانیکی ممکن است با بازوی ماشین یا وزنه کار کند. اما شیر برقی 2/2 رایجترین در اتوماسیون است. این شیر با یک سولنوئید، مسیر روغن را باز میکند. وقتی برق قطع شود، فنر مسیر را میبندد (نوع Normally Closed) یا برعکس. انتخاب بسته یا باز بودن اولیه، بستگی به ایمنی سیستم دارد.
کاربرد در ایزولاسیون مدار یکی از اصلیترین کاربردها، ایزولاسیون بخشی از سیستم است. شما میتوانید یک شیر 2/2 نصب کنید تا یک شاخه از سیستم را جدا کنید. این کار برای تعمیرات بسیار مفید است. با یک دکمه، روغن را به بخشی از دستگاه قطع میکنید. تکنسین میتواند با خیال راحت تعمیر کند، زیرا فشار خالی شده است. این کار ایمنی تعمیرات را افزایش میدهد. بدون شیر جداکننده، تخلیه فشار دشوار است.
کاربرد در کنترل جکهای تکعملکرد
در سیستمهای هیدرولیک، جکهای تکعملکردی وجود دارند. این جکها فقط در یک جهت با روغن حرکت میکنند و بازگشت با فنر است. شیر 2/2 برای کنترل این جکها کافی است. وقتی شیر باز است، روغن وارد جک میشود و جک بیرون میرود. وقتی شیر بسته است، جک میایستد. فنر جک روغن را به مخزن برمیگرداند. این سیستم ساده و ارزان است. برای جرثقیلها و پرسهای کوچک استفاده میشود.
کاربرد به عنوان شیر ایمنی شیر 2/2 میتواند به عنوان شیر ایمنی عمل کند. اگر برق قطع شود، شیر میتواند طراحی شود که بسته شود. این کار از سقوط بار یا حرکت ناخواسته جلوگیری میکند. در سیستمهای بالابر، استفاده از شیر 2/2 Fail-Safe ضروری است. این شیر در صورت حادثه، جریان روغن را قفل میکند. ایمنی در سیستمهای فشار بالا، اولویت اول است. شیر 2/2 این امنیت را فراهم میکند.
ملاحظات فنی و انتخاب هنگام انتخاب شیر 2/2، به دبی جریان (Flow Rate) توجه کنید. شیر باید بتواند تمام روغن پمپ را عبور دهد. در غیر این صورت، فشار بالا میرود و پمپ آسیب میبیند. همچنین، نوع اتصال (پیچی، فلنجی) باید با لولهها سازگار باشد. شیر 2/2 ساده به نظر میرسد اما باید کیفیت ساخت بالایی داشته باشد. نشتی روغن از شیر 2/2 باعث کاهش کارایی میشود.
