شیر توپی صنعتی چیست و چه مزایایی دارد؟
معرفی شیر توپی (Ball Valve) شیر توپی یکی از پرکاربردترین شیرها در صنعت است. این شیر با چرخش یک توپ توخالی، جریان سیال را کنترل میکند. طراحی ساده آن باعث محبوبیت فراوان شده است. از خطوط انتقال آب شهری تا صنایع پتروشیمی، همه جا دیده میشود. این شیر میتواند فشارهای بالا و سیالات خورنده را تحمل کند. نام آن از شکل عملگر آن که یک توپ است، گرفته شده است.

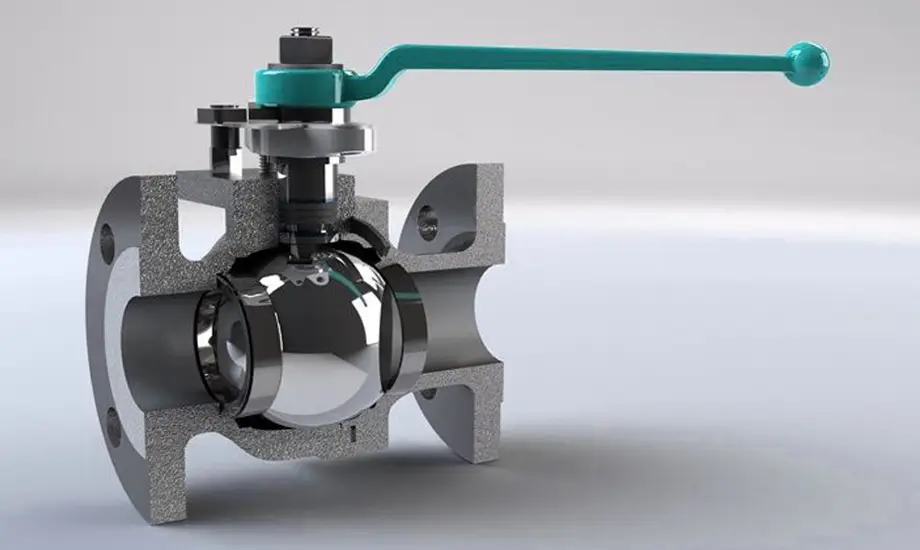

ساختار داخلی و اجزای اصلی این شیر از بدنه، توپ، نشیمنگاه (Seat) و دسته تشکیل شده است. توپ در مرکز شیر قرار دارد و یک سوراخ در مرکز آن وجود دارد. وقتی دسته موازی با لوله است، شیر کاملاً باز است. با چرخش دسته 90 درجه، سوراخ توپ عمود بر مسیر میشود و جریان قطع میشود. نشیمنگاهها که معمولاً از پلاستیک خاص یا فلز نرمتر هستند، وظیفه آببندی را بر عهده دارند. ساقه (Stem) دسته را به توپ متصل میکند و حرکت را انتقال میدهد.
مزیت اصلی: عملکرد سریع و آسان یکی از بزرگترین مزایای شیر توپی، سرعت عملکرد آن است. با یک چرخش 90 درجه ساده، میتوانید جریان را قطع یا وصل کنید. این ویژگی در شرایط اضطراری بسیار حیاتی است. برخلاف شیرهای دروازهای که نیاز به چرخشهای متعدد دارند، شیر توپی بلافاصله عمل میکند. همچنین، گشتاور مورد نیاز برای باز و بسته کردن آن کم است. این موضوع باعث میشود اپراتورها خسته نشوند. طراحی ارگونومیک دسته، استفاده را آسانتر میکند.
مقاومت بالا در برابر فشار و دما
شیرهای توپی صنعتی تحمل فشار بالایی دارند. آنها میتوانند فشار تا چند هزار PSI را تحمل کنند. همچنین، دامنه دمایی وسیعی را پوشش میدهند. با استفاده از مواد مناسب برای نشیمنگاه، میتوان از آنها برای بخار داغ یا سیالاتcryogenic استفاده کرد. بدنه فولادی یا استیل این شیرها بسیار مقاوم است. در محیطهای سخت صنعتی، این شیرها کمترین خرابی را دارند. دوام بالا، هزینههای تعویض را کاهش میدهد.
آببندی عالی و افت فشار کم در حالت کاملاً باز، شیر توپی مثل یک لوله عمل میکند. توپ در مسیر جریان مانعی ایجاد نمیکند. این یعنی افت فشار ناچیزی است. جریان سیال به راحتی و با کمترین اصطکاک عبور میکند. همچنین، در حالت بسته، آببندی این شیر بسیار عالی است. نشتی از شیر توپی تقریباً صفر است. این ویژگی برای سیالات خطرناک یا گرانقیمت بسیار مهم است. نشتی بخار، انرژی هدر میدهد و نشتی مواد شیمیایی خطرناک است.
تنوع در متریال و اتصالات شیرهای توپی در مواد مختلفی تولید میشوند. برنج برای آب، استیل برای مواد خورنده و چدن برای بخار استفاده میشود. اتصالات آنها نیز متنوع است. پیچی، فلنجی و جوشی از انواع اتصالات هستند. مدلهای دو تکه و سه تکه برای تعمیرات آسانتر وجود دارند. همچنین، مدلهای سهطرفه (L-port یا T-port) برای مخلوط کردن یا تقسیم جریان طراحی شدهاند. این تنوع، شیر توپی را برای هر کاربردی مناسب کرده است. انتخاب درست متریال، عمر شیر را تضمین میکند.
