شیر برقی هیدرولیک چیست و چگونه کار میکند؟
مغز متفکر سیستم هیدرولیک شیر برقی هیدرولیک، قطعهای است که جریان روغن را کنترل میکند. این شیر با سیگنال الکتریکی کار میکند. شیر برقی، دستورات کنترلر را به نیروی مکانیکی تبدیل میکند. در ماشینآلات سنگین، کنترل شیرهای بزرگ دستی دشوار است. شیر برقی این کنترل را از راه دور ممکن میسازد. این قطعه، اتوماسیون در سیستمهای هیدرولیک را ایجاد میکند.

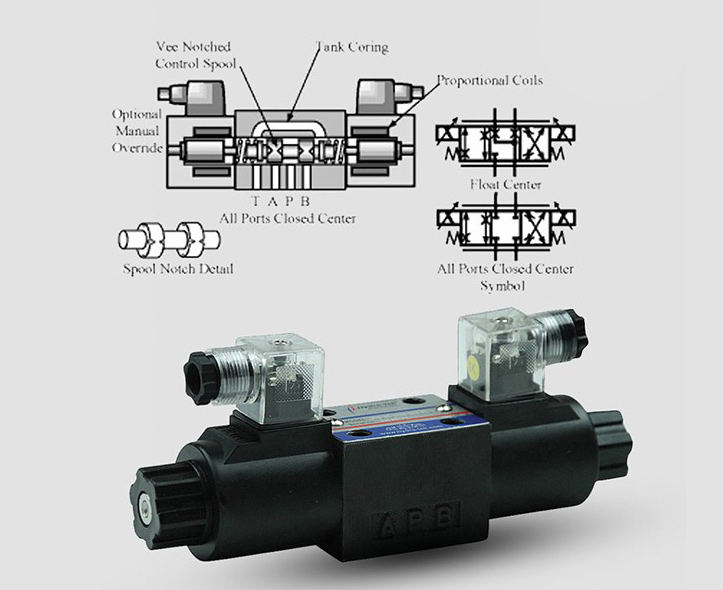

ساختار: سولنوئید و اسپول این شیر از دو بخش اصلی تشکیل میشود. اول سولنوئید یا بوبین است که برق مصرف میکند. دوم، اسپول یا پیستون که مسیر روغن را تغییر میدهد. وقتی برق به بوبین میرسد، یک میدان مغناطیسی ایجاد میشود. این میدان، اسپول را به سمت خود میکشد. حرکت اسپول، مسیر ورودی و خروجی را تغییر میدهد. وقتی برق قطع شود، فنر اسپول را به جای اول برمیگرداند. این مکانیزم ساده، اما بسیار قدرتمند است.
انواع شیرهای برقی هیدرولیک شیرهای برقی هیدرولیک انواع مختلفی دارند. برخی ساده دو موضعه (2/2 یا 3/2) هستند. برخی پیچیدهتر و با عملکرد مداوم (Proportional) هستند. شیرهای پروپورشنال میتوانند سرعت و نیرو را دقیقاً کنترل کنند. آنها بر اساس ولتاژ، موقعیت اسپول را تنظیم میکنند. این شیرها در سیستمهای کنترل دقیق مثل پرس CNC کاربرد دارند. شیرهای ON/OFF فقط سوییچینگ میکنند. انتخاب نوع شیر به پیچیدگی سیستم بستگی دارد.
نقش در تغییر جهت جک هیدرولیک
رایجترین کاربرد، تغییر جهت جکهاست. شیر برقی 4/3 معمولاً جکهای دوگانه را کنترل میکند. وقتی سولنوئید A کار میکند، روغن به یک طرف جک میرود و جک بیرون میآید. وقتی سولنوئید B کار میکند، روغن به طرف دیگر میرود و جک جمع میشود. این تغییر جهت سریع و با فشار بالا انجام میشود. در وضعیت وسط، شیر روغن را قفل میکند و جک ثابت میماند. این قفل بودن برای ایمنی بار مهم است.
برق و کنترل الکتریکی شیرهای برقی معمولاً با 24 ولت DC کار میکنند. البته مدلهای 220 ولت AC هم وجود دارند. سیستمهای PLC سیگنال را به رله میدهد و رله شیر را وصل میکند. برخی شیرهای پروپورشنال نیاز به آمپلیفایر (Driver) دارند. آمپلیفایر ولتاژ و جریان بوبین را کنترل میکند. این کنترل باعث حرکت نرم اسپول میشود. سیمکشی صحیح و زمین کردن شیر، از نویز و اختلال جلوگیری میکند.
فشار و دبی جریان روغن هیدرولیک بسیار فشرده و پرانرژی است. شیر برقی باید فشار بالا را تحمل کند. نشتی روغن در داخل شیر باعث افت کارایی میشود. شیرهای هیدرولیک باید با دقت بالایی ساخته شوند تا نشت داخلی نداشته باشند. همچنین، دبی جریان عبوری باید با نیاز جک هماهنگ باشد. اگر شیر کوچک باشد، دبی کم میشود و جک کند میشود. اگر شیر خیلی بزرگ باشد، کنترل سخت میشود. کاتالوگ تولیدکننده راهنمای انتخاب است.
