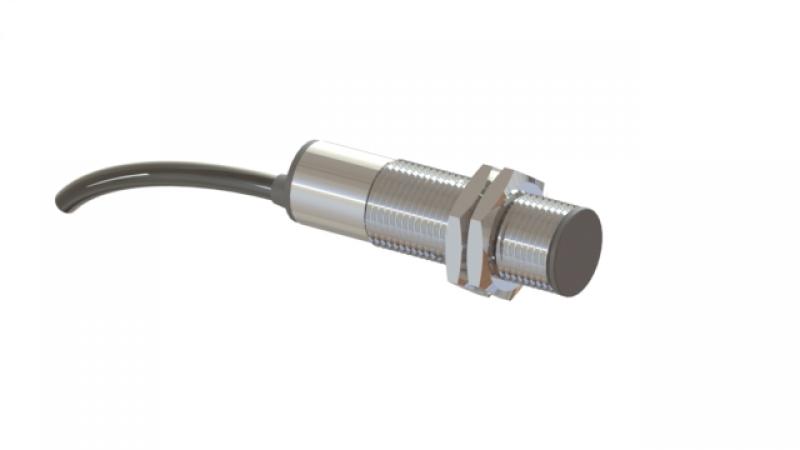

سنسور مغناطیسی چگونه کار میکند؟
تشخیص آهنرباها با دقت سنسور مغناطیسی (Magnetic Sensor) یا رید سوئیچ (Reed Switch)، نوعی سنسور است که میدان مغناطیسی را تشخیص میدهد. این سنسورها بیشتر همراه با سیلندرهای پنوماتیک استفاده میشوند. آنها کوچک، ارزان و بسیار قابل اعتماد هستند. برخلاف سنسورهای القایی، این سنسور فقط آهنربا را حس میکند و به فلزات معمولی واکنش نشان نمیدهد.
ساختار رید سوئیچ قلب این سنسور یک رید سوئیچ است. رید سوئیچ شامل دو تیغه فلزی نازک و باریک است که در یک لوله شیشهای خالی قرار دارند. این تیغهها معمولاً از جنس فرومغناطیس هستند. در حالت عادی، این تیغهها از هم جدا هستند و مدار باز است. دو سر لوله شیشهای به پایههای سیمکشی وصل است. وقتی یک آهنربا به سنسور نزدیک میشود، میدان مغناطیسی تیغهها را قطب میکند. این قطب شدن باعث میشود دو تیغه به هم بچسبند و مدار الکتریکی بسته شود.
کاربرد در جکهای پنوماتیک رایجترین کاربرد این سنسور، تشخیص موقعیت پیستون جک هوا است. داخل پیستون جک یک حلقه آهنربا تعبیه شده است. سنسور مغناطیسی در شیارهای روی بدنه جک نصب میشود. وقتی پیستون حرکت میکند، آهنربا از کنار سنسور عبور میکند. سنسور سیگنال میدهد که جک در انتهاست. این روش تشخیص ساده، دقیق و ارزان است. تقریباً تمام جکهای مدرن پنوماتیک آماده نصب این سنسورها هستند.
تفاوت با سنسورهای هال افکت
سنسورهای مغناطیسی از نظر ظاهری شبیه هستند اما تکنولوژی داخلی متفاوتی دارند. رید سوئیچ مکانیکی است و تیغهها با هم تماس پیدا میکنند. سنسورهای Hall Effect الکترونیکی هستند و اثر هال را میسنجند. سنسورهای هال افکت عمر بالاتری دارند (چون تیغه نمیشکند) و میتوانند سرعت و جهت را تشخیص دهند. اما رید سوئیچها ارزانترند و برای کارهای ساده کافیاند.
مزایای استفاده از سنسور مغناطیسی این سنسورها کاملاً ضد آب و روغن هستند چون در لوله شیشهای مهر و موم شدهاند. آنها به فرکانسهای الکتریکی حساس نیستند و نویز ندارند. نصب آنها بسیار راحت است و فقط با یک پیچ یا گیره فیکس میشود. نیازی به تنظیم حساسیت و فاصله وجود ندارد. وقتی آهنربا درست باشد، سنسور قطعاً کار میکند.
نکات نصب و نگهداری هنگام نصب، باید دقت کنید که سنسور دقیقاً روی محور آهنربا قرار بگیرد. اگر آهنربا با سنسور هممحور نباشد، سیگنال نمیدهد. همچنین، اگر محیط میدان مغناطیسی قوی دیگری وجود داشته باشد، ممکن است تداخل ایجاد کند. سنسورهای رید سوئیچ ممکن است در اثر ضربه شدید بشکنند. با این حال، با توجه به هزینه کم، یکی از محبوبترین سنسورهای صنعتی هستند.
