سنسور جک پنوماتیک چگونه موقعیت را تشخیص میدهد؟
نیاز به چشم در سیستمهای خودکار در خطوط تولید اتوماتیک، سیستم باید بداند که جک کجاست. آیا جک بیرون آمده است یا داخل رفته است؟ سنسور جک پنوماتیک این اطلاعات را فراهم میکند. این سنسورها به کنترلر (PLC) سیگنال میدهند. بدون سنسور، سیستم نمیتواند سیکل بعدی را شروع کند. سنسورها ایمنی دستگاه را تضمین میکنند و از برخورد قطعات جلوگیری میکنند.
نوع سنسورهای مغناطیسی اکثر جکهای پنوماتیک مدرن، سنسورهای مغناطیسی دارند. پیستون داخل جک دارای یک آهنربای قوی است. وقتی پیستون حرکت میکند، این آهنربا نیز حرکت میکند. سنسور بیرونی روی بدنه جک نصب میشود. وقتی آهنربا به کنار سنسور میرسد، سنسور فعال میشود. این روش رایجترین و سادهترین روش تشخیص موقعیت است. این سنسورها بدون تماس با جک کار میکنند و خراب نمیشوند.
مکانیزم عملکرد Reed Switch یکی از انواع رایج، سنسور Reed است. این سنسور شامل دو تیغه فلزی نزدیک هم است که در یک لوله شیشهای قرار دارند. در حالت عادی، این تیغهها باز هستند. وقتی میدان مغناطیسی پیستون به آنها نزدیک میشود، تیغهها به هم میچسبند و مدار بسته میشود. این سیگنال به عنوان “جک در موقعیت” تفسیر میشود. سنسورهای Reed ارزان و ساده هستند. اما نسبت به نوع الکترونیکی، کندترند. آنها مناسب کارهای با سرعت معمولی هستند.
مکانیزم عملکرد سنسورهای Hall Effect
سنسورهای Hall Effect پیشرفتهتر هستند. آنها از یک تراشه الکترونیکی استفاده میکنند. وقتی میدان مغناطیسی تغییر میکند، ولتاژ خروجی تغییر میکند. این سنسورها دقیقتر و سریعتر از Reed هستند. آنها میتوانند موقعیتهای دقیق را تشخیص دهند. همچنین، در برابر لرزش و ضربه مقاومترند. برای سرعتهای بالا و سیکلهای زیاد، Hall Effect بهتر است. قیمت آنها کمی بالاتر است اما دوام بیشتری دارند.

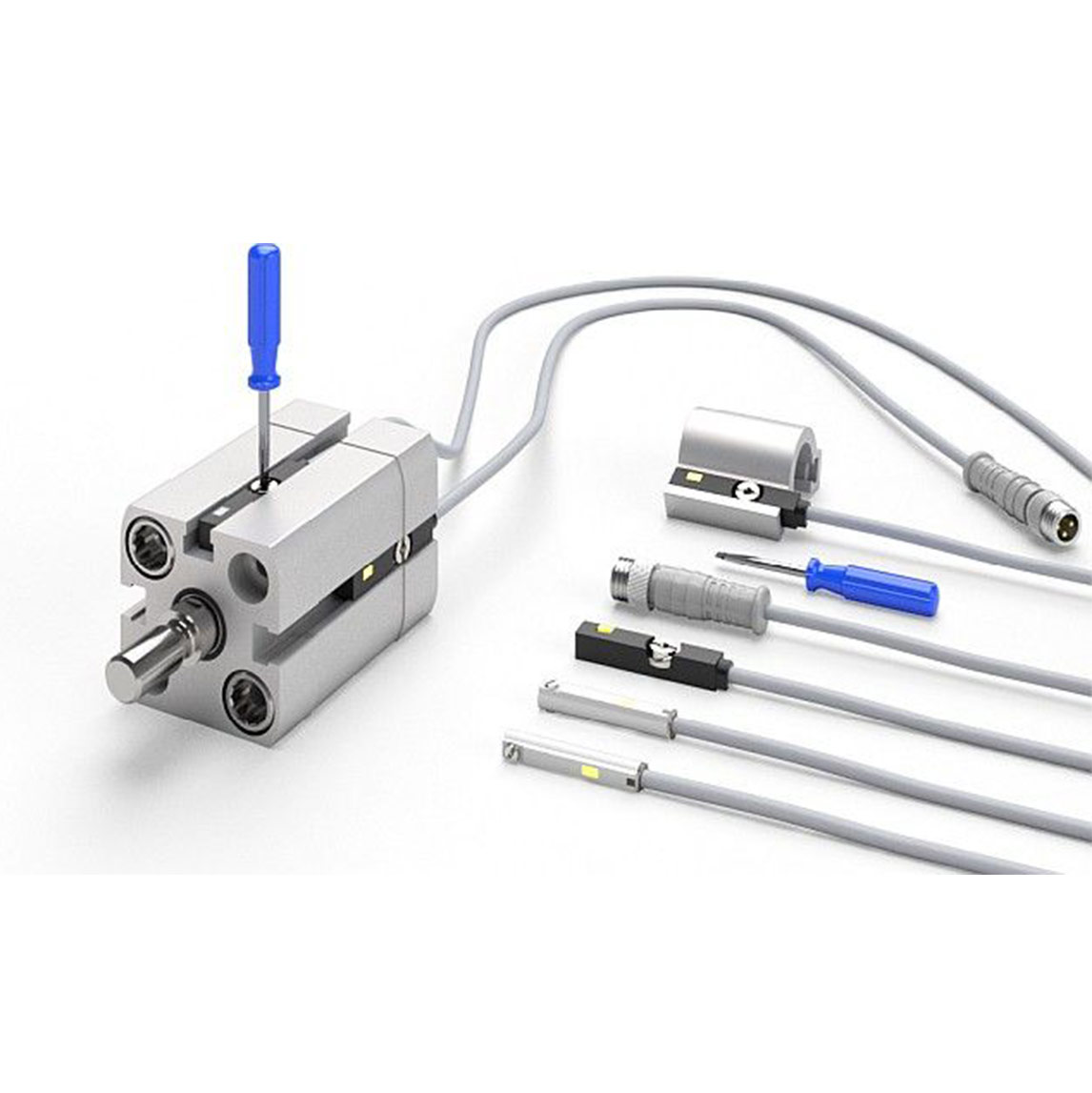

نصب و تنظیم سنسور روی جک سنسورها در شیارهای T شکل روی بدنه جک نصب میشوند. این شیارها در امتداد جک کشیده شدهاند. شما میتوانید سنسور را در هر نقطهای فیکس کنید. برای تنظیم، سنسور را دستی حرکت دهید تا نقطه فعال شدن پیدا شود. یک پیچ یا اهرم، سنسور را سر جایش محکم میکند. نشانگر LED روی سنسور، وضعیت روشن بودن را نشان میدهد. این LED برای عیبیابی بسیار مفید است. همیشه مطمئن شوید که سنسور کاملاً داخل شیار فیکس شده است.
خروجی سنسور و اتصال به PLC سنسورها میتوانند خروجی NPN یا PNP داشته باشند. باید نوع خروجی با ورودی PLC سازگار باشد. اکثر PLCهای جدید از نوع PNP استفاده میکنند. سنسورها معمولاً سه سیم دارند: مثبت، منفی و سیگنال. سیمکشی اشتباه میتواند سنسور را بسوزاند. استفاده از کابلهای شیلددار، از نویز الکتریکی جلوگیری میکند. نویز میتواند باعث خطای سنسور شود. تست سنسور با قطعه آهنربایی، قبل از نصب نهایی توصیه میشود.
