بررسی عملکرد بوبین در شیر برقی پنوماتیک
بوبین، موتور محرک شیر برقی بوبین یا سولنوئید، قطعهای است که انرژی الکتریکی را دریافت میکند. این قطعه، اولین بخش تحریکپذیر شیر برقی است. عملکرد صحیح شیر، مستقیماً به سلامت بوبین بستگی دارد. اگر بوبین سالم کار نکند، دریچه باز نمیشود. بنابراین، درک مکانیزم عملکرد بوبین برای عیبیابی ضروری است. این قطعه ساده اما حساس، نقش کلیدی در اتوماسیون دارد.
مبدل انرژی الکتریکی به مکانیکی وظیفه اصلی بوبین، تولید میدان مغناطیسی است. وقتی جریان الکتریکی از سیمپیچ مسی عبور میکند، یک میدان مغناطیسی ایجاد میشود. این میدان مغناطیسی، هسته فلزی متحرک را به داخل سیمپیچ میکشد. این حرکت خطی، انرژی الکتریکی را به نیروی مکانیکی تبدیل میکند. نیروی مکانیکی، پیستون یا اسپول شیر را جابهجا میکند. جابهجایی اسپول، مسیر عبور هوا را تغییر میدهد. پس، بوبین در واقع یک عملگر الکتریکی-مغناطیسی است.

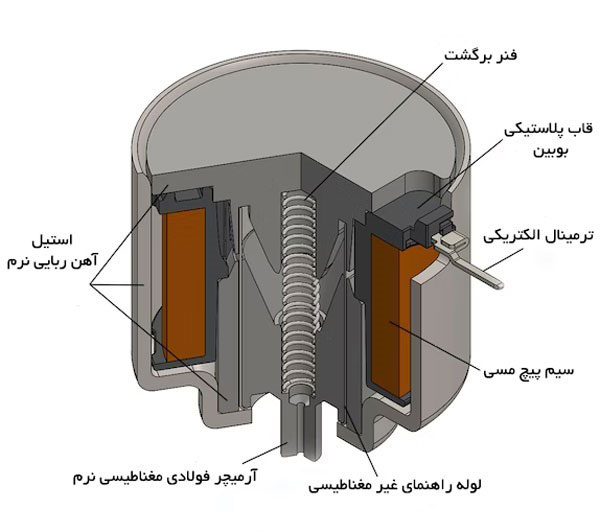

ساختار فیزیکی بوبین بوبین از چند بخش اصلی تشکیل شده است. هسته اصلی، سیمپیچ مس و محفظه پلاستیکی است. سیمپیچ مسی، هزاران دور روی یک قلبک فلزی پیچیده شده است. قلبک یا آرمیچر، قطعهای است که حرکت میکند. در اطراف سیمپیچ، یک محفظه عایق برای محافظت وجود دارد. پایههای اتصال برق روی این محفظه نصب شدهاند. کیفیت سیم مسی و عایق، عمر بوبین را تعیین میکند. گرمای تولید شده در بوبین باید از طریق بدنه خارج شود.
نقش فنر بازگشتی
در شیرهای تکسولنوئید، بوبین تنها در یک جهت نیرو ایجاد میکند. وقتی برق قطع شود، میدان مغناطیسی از بین میرود. در این لحظه، باید فنری پیستون را به جای اولیه برگرداند. این فنر، فشار هوایی وارد شده را خنثی میکند. قدرت فنر باید تنظیم باشد تا هم عملکرد و هم بازگشت سریع انجام شود. در شیرهای دو سولنوئید، به جای فنر از یک بوبین دیگر برای بازگشت استفاده میشود.
اهمیت ولتاژ نامی بوبینها برای ولتاژهای مشخصی طراحی شدهاند. استفاده از ولتاژ نامی اشتباه، بلافاصله بوبین را میسوزاند. اگر ولتاژ کمتر از مقدار نامی باشد، میدان مغناطیسی ضعیف میشود. در این حالت، پیستون کامل جابهجا نمیشود (Chattering). این وضعیت باعث گرم شدن بیش از حد بوبین میشود. اگر ولتاژ بیشتر باشد، سیمپیچ داغ و ذوب میشود. همیشه قبل از نصب، ولتاژ برق محل را با برچسب بوبین مقایسه کنید.
چالشهای حرارتی و دما بوبین هنگام کار، گرما تولید میکند. گرمایش طبیعی بوبین نرمال است اما نباید از حد مجاز عبور کند. اگر دمای محیط بالا باشد، خنکسازی سختتر میشود. همچنین، سیکل کاری (Duty Cycle) مهم است. برخی بوبینها برای کار 100% طراحی شدهاند و برخی برای کارهای لحظهای. اگر بوبین با سیکل نادرست استفاده شود، خراب میشود. در محیطهای گرم، استفاده از کلاس حرارتی بالاتر (Class H) توصیه میشود.
