سنسور سطح راداری وگا پالس 69 – VEGAPULS 69

نقد و بررسی

وگاپالس 69؛ سنسور سطح راداری پیشرفته و قابل اعتماد برای پروژه‌های صنعتی پیچیده

سنسور سطح راداری VEGAPULS 69 یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری سطح شرکت VEGA آلمان است که برای اندازه‌گیری دقیق و پیوسته سطح مایعات و مواد جامد فله‌ای در مخازن، سیلوها و تانک‌های صنعتی طراحی شده است. این سنسور با بهره‌گیری از فناوری راداری غیرتماسی و فرکانس کاری 80 گیگاهرتز سطح مواد را بدون تماس مستقیم اندازه‌گیری می‌کند و در محیط‌های با دما و فشار بالا، مواد خورنده، بخار، گردوغبار و شرایط سخت فرآیندی عملکردی پایدار و مطمئن ارائه می‌دهد.

در VEGAPULS 69، امواج راداری از بالای مخزن به سطح ماده ارسال شده و پس از بازتاب، توسط سنسور پردازش می‌شوند. این روش اندازه‌گیری باعث می‌شود عملکرد سنسور تحت تأثیر تغییرات چگالی، رطوبت، کف، تلاطم سطح یا بخار قرار نگیرد و دقت اندازه‌گیری در طول زمان حفظ شود. بنابراین VEGAPULS 69 برای محیط‌های صنعتی پیچیده و سیلوهای بلند، جایی که سنسورهای تماسی یا مکانیکی ممکن است عملکرد ناپایداری داشته باشند، انتخابی ایده‌آل است.

نمای شماتیک محل قرارگیری سنسور سطح راداری در بالای مخزن جهت اندازه‌گیری غیرتماسی سطح مواد داخل مخزن

تفاوت سنسور سطح راداری VEGAPULS 69 با سایر مدل‌های خانواده VEGAPULS

این سنسور در رده مدل‌های پیشرفته و صنعتی–پروژه‌ای قرار دارد و طراحی آن به گونه‌ای است که در پروژه‌هایی با شرایط پیچیده فرآیندی، دقت بالا و پایداری عملکرد طولانی‌مدت اهمیت دارد. VEGAPULS 69 برای پروژه‌هایی توسعه یافته است که نیازمند اندازه‌گیری دقیق سطح مایعات و مواد جامد فله‌ای در مخازن بزرگ، سیلوهای مرتفع یا محیط‌هایی با شرایط دشوار هستند.

در مقایسه با مدل‌های قبلی، VEGAPULS 69 با فرکانس کاری بالا و الگوریتم‌های پردازش سیگنال پیشرفته قادر است بازتاب‌های ضعیف از سطوح پیچیده یا مواد با خصوصیات چالش‌برانگیز مانند کف، مواد پودر مرطوب یا مایعات ویسکوز را شناسایی و اندازه‌گیری کند. این ویژگی باعث می‌شود سنسور در پروژه‌های صنعتی حساس و محیط‌های با شرایط خاص، عملکردی دقیق و بدون خطا ارائه دهد.

کاربردهای سنسور سطح راداری VEGAPULS 69 در صنایع مختلف

VEGAPULS 69 برای اندازه‌گیری پیوسته سطح در شرایطی طراحی شده است که فرآیند پایدار نیست و سنسور باید بدون تماس مستقیم با ماده، عملکردی دقیق و قابل اعتماد ارائه دهد. این سنسور در سیلوهای مواد جامد فله‌ای مانند سیمان، گچ، آرد، مواد معدنی و پودرهای فرآوری‌شده کاربرد گسترده دارد. در محیط‌هایی با ارتفاع زیاد سیلو، گردوغبار و تغییر شکل سطح مواد، VEGAPULS 69 سطح ماده را از بالای سیلو اندازه‌گیری کرده و حتی در زمان پر یا خالی شدن سریع سیلو، سیگنال پایدار خود را حفظ می‌کند.

در مخازن مایعات، به ویژه در صنایع شیمیایی، نفت، گاز و دارویی، VEGAPULS 69 امکان اندازه‌گیری غیرتماسی را فراهم می‌کند. این ویژگی باعث افزایش ایمنی فرآیند، جلوگیری از خوردگی سنسور و کاهش نیاز به نگهداری می‌شود. همچنین در مخازنی که سطح مایع دارای تلاطم، کف یا بخار است، سنسور اطلاعات دقیق و لحظه‌ای از ارتفاع سیال ارائه می‌دهد و امکان کنترل دقیق فرآیند را فراهم می‌کند.

در صنایع سیمان، فولاد و معدن، VEGAPULS 69 برای اندازه‌گیری سطح مواد خام یا فرآوری‌شده در سیلوها و مخازن بزرگ استفاده می‌شود. در صنایع غذایی و دارویی نیز این سنسور برای مخازن ذخیره مواد اولیه یا سیالات فرآیندی استفاده می‌شود و بدون تماس با ماده، خطر آلودگی محصول را کاهش می‌دهد. همچنین در تصفیه‌خانه‌های آب و فاضلاب، VEGAPULS 69 برای اندازه‌گیری سطح در حوضچه‌ها و مخازن ذخیره به کار می‌رود و حتی در شرایط محیطی دشوار، عملکرد پایدار ارائه می‌دهد.

مزایای سنسور سطح راداری VEGAPULS 69

این سنسور با بهره‌گیری از اندازه‌گیری غیرتماسی، بدون هیچ تماس مستقیم با ماده عمل می‌کند، بنابراین استهلاک مکانیکی حذف شده و طول عمر تجهیز افزایش می‌یابد. پردازش سیگنال پیشرفته و طراحی راداری، عملکرد پایدار VEGAPULS 69 را حتی در شرایط محیطی دشوار مانند گردوغبار، بخار، تلاطم سطح یا تغییرات فرآیندی تضمین می‌کند. دقت بالا و توانایی اندازه‌گیری همزمان مایعات و مواد جامد فله‌ای، این سنسور را برای پروژه‌های متنوع و محیط‌های پیچیده ایده‌آل می‌کند.

خروجی‌های استاندارد صنعتی و اتصال مستقیم به سیستم‌های PLC، DCS و سایر تجهیزات کنترلی، یکپارچگی کامل VEGAPULS 69 با سیستم‌های اتوماسیون صنعتی را تضمین می‌کند. این ویژگی باعث کاهش هزینه‌های نگهداری، جلوگیری از توقف ناخواسته فرآیند و اطمینان از عملکرد بلندمدت سنسور می‌شود.

محدوده اندازه‌گیری و دقت عملکرد سنسور VEGAPULS 69

سنسور سطح راداری VEGAPULS 69 قادر است سطح مایعات و مواد جامد فله‌ای را تا ارتفاع تقریبی 70 متر اندازه‌گیری کند. طراحی پیشرفته آنتن و الگوریتم‌های پردازش سیگنال باعث می‌شود دقت و پایداری اندازه‌گیری حتی در بزرگ‌ترین مخازن و سیلوهای مرتفع نیز حفظ شود. دقت بالا به این معناست که کوچک‌ترین تغییرات سطح به‌صورت دقیق ثبت می‌شوند و اطلاعات واقعی برای کنترل فرآیندهای ذخیره‌سازی و تولید در اختیار سیستم‌های اتوماسیون قرار می‌گیرد.

با VEGAPULS 69، پایش سطح به‌صورت لحظه‌ای و پیوسته امکان‌پذیر است، به‌طوری که حتی در فرآیندهای حساس و خطوط تولید پیچیده، می‌توان به سرعت تغییرات سطح را مشاهده کرد و تصمیمات کنترلی مناسب را اتخاذ نمود. این دقت بالا و قابلیت اندازه‌گیری بلندمدت، موجب کاهش خطا، بهبود بهره‌وری و مدیریت بهتر موجودی مواد می‌شود.

نمای شماتیک عملکرد سنسور سطح راداری در مخزن مخروطی و ارسال سیگنال به سطح سیال جهت اندازه‌گیری غیرتماسی

شرایط کاری VEGAPULS 69

VEGAPULS 69 برای شرایط سخت طراحی شده و قادر است دما بین –۴۰ تا +۲۰۰ درجه سانتی‌گراد و فشار از خلأ تا 20 بار را تحمل کند. این سنسور در مخازن سرد یا داغ، تحت فشار یا خلأ، بدون افت دقت عملکرد پایدار ارائه می‌دهد.

آنتن، هاوزینگ و نوع اتصال VEGAPULS 69

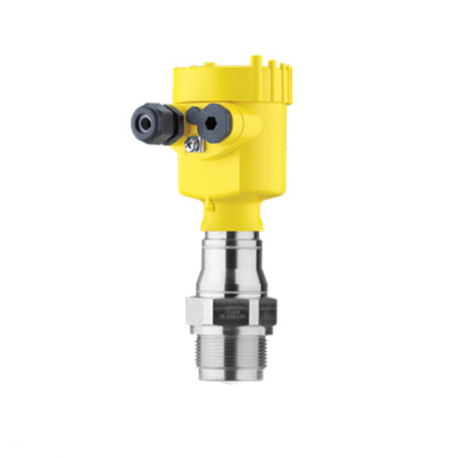

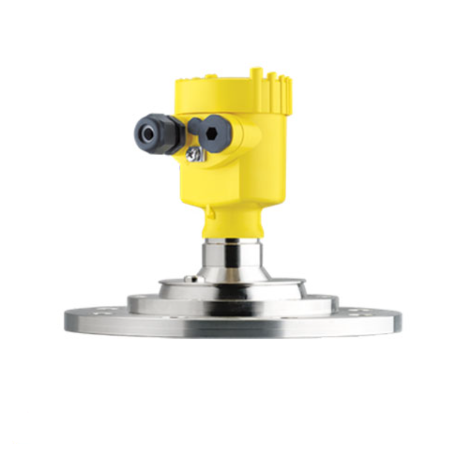

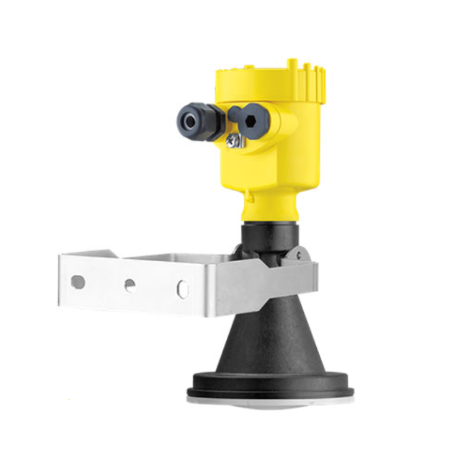

این سنسور با انواع آنتن‌های مختلف و هاوزینگ مقاوم از جنس PVDF یا Stainless Steel ارائه می‌شود. نوع اتصال می‌تواند رزوه‌ای یا فلنجی باشد که نصب آسان و انعطاف‌پذیر را برای هر نوع مخزن یا سیلو فراهم می‌کند.

خروجی‌ها و ارتباطات صنعتی VEGAPULS 69

VEGAPULS 69 از خروجی‌های استاندارد صنعتی شامل 4–20 میلی‌آمپر، HART، PROFIBUS PA و Foundation Fieldbus پشتیبانی می‌کند و به راحتی به PLC، DCS و سایر سیستم‌های کنترل صنعتی متصل می‌شود. داده‌های سنسور دقیق و بدون خطا منتقل می‌شوند و امکان پایش و کنترل سریع فرآیند را فراهم می‌کنند.

تاییدیه‌ها و استانداردها

VEGAPULS 69 مطابق استانداردهای بین‌المللی طراحی شده و دارای تاییدیه‌هایی مانند ATEX، FM، CSA و درجه حفاظت IP66/IP67 است. این سنسور برای محیط‌های حساس و حتی با حضور گازهای قابل اشتعال، عملکرد ایمن و قابل اعتماد ارائه می‌دهد.

نکات مهم نصب و محل قرارگیری سنسور VEGAPULS 69

برای دستیابی به بالاترین دقت و پایداری اندازه‌گیری، سنسور VEGAPULS 69 باید در بالاترین نقطه مخزن یا سیلو نصب شود و کاملاً عمود بر سطح ماده قرار گیرد. نصب عمود باعث می‌شود امواج راداری بدون انحراف به سطح برخورد کنند و بازتاب به‌صورت دقیق به سنسور برسد. هرگونه زاویه نامناسب می‌تواند باعث بازتاب‌های غیرمطلوب و ایجاد خطا در اندازه‌گیری شود.

رعایت فاصله مناسب از موانع داخلی مخزن، جریان ورودی مواد، نردبان‌ها، همزن‌ها یا سایر تجهیزات نصب شده در مخزن اهمیت زیادی دارد. نزدیک بودن سنسور به این موانع می‌تواند امواج راداری را بازتاب داده و نقاط کور یا خطای اندازه‌گیری ایجاد کند. بنابراین قبل از نصب، باید مسیر امواج سنسور و فاصله از تمامی موانع بررسی و تنظیم شود.

نوع آنتن و زاویه انتشار سیگنال نیز باید متناسب با شکل هندسی مخزن و نوع ماده انتخاب شود. برای مخازن بلند و سیلوهای بزرگ، آنتن‌های با پهنای پوشش بیشتر مناسب هستند تا سطح ماده به‌طور کامل اندازه‌گیری شود و هیچ نقطه کوری باقی نماند. در مخازن با مواد ویسکوز یا سطوح نامنظم، آنتن‌های تخصصی با الگوریتم‌های پردازش پیشرفته به حفظ دقت کمک می‌کنند.

علاوه بر انتخاب آنتن، رعایت دستورالعمل‌های VEGA در تنظیم زاویه و ارتفاع نصب، بررسی مسیر مستقیم امواج و فاصله از دیواره‌ها و تجهیزات داخلی، از نکات کلیدی برای عملکرد پایدار سنسور هستند. نصب صحیح باعث می‌شود سنسور داده‌های دقیق و قابل اعتماد ارائه دهد، نیاز به تنظیمات مکرر کاهش یابد و طول عمر دستگاه افزایش یابد.

در مجموع، توجه دقیق به محل نصب، زاویه و فاصله از موانع، انتخاب مناسب آنتن و رعایت دستورالعمل‌های تولیدکننده، کلید دستیابی به اندازه‌گیری پایدار، دقیق و طولانی‌مدت با VEGAPULS 69 است.

مقایسه محل نصب صحیح و نادرست سنسور سطح راداری در مخازن دارای ورودی سیال، به‌منظور جلوگیری از خطای اندازه‌گیری

جمع‌بندی کاربردی

سنسور سطح راداری وگا پالس 69 یک راهکار پیشرفته و قابل اعتماد برای اندازه‌گیری پیوسته سطح مایعات و مواد جامد فله‌ای در محیط‌های صنعتی است. دقت بالای اندازه‌گیری، پایداری عملکرد حتی در شرایط سخت و انعطاف بالای نصب، این سنسور را به انتخابی ایده‌آل برای پروژه‌های صنعتی و سیستم‌های اتوماسیون تبدیل کرده است.

با توجه به تنوع مدل‌ها، آنتن‌ها و پیکربندی‌های مختلف، و اینکه قیمت نهایی به شرایط پروژه بستگی دارد، انتخاب نسخه مناسب نیازمند بررسی فنی دقیق است. کارشناسان متخصص صنعت لاله زار آماده‌اند تا با مشاوره تخصصی، مناسب‌ترین مدل VEGAPULS 69 را بر اساس نوع ماده، ابعاد مخزن و شرایط فرآیندی به شما معرفی کنند.

به زبان ساده، اگر دنبال عملکرد مطمئن، داده‌های دقیق و نصب بدون دردسر هستی، VEGAPULS 69 می‌تواند پروژه شما را به‌راحتی مدیریت کند و خیال شما را از پایش دقیق سطح مواد راحت نگه دارد.

منبع و ارجاع

تمامی اطلاعات فنی و توضیحات ارائه شده در این صفحه، بر اساس مستندات رسمی شرکت VEGA تهیه شده و برای راحتی کاربران فارسی‌زبان ترجمه و تدوین گردیده است.
