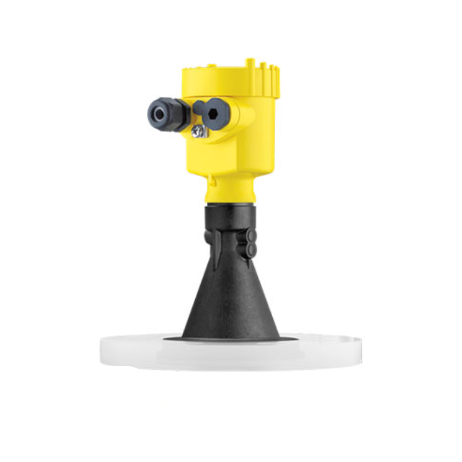

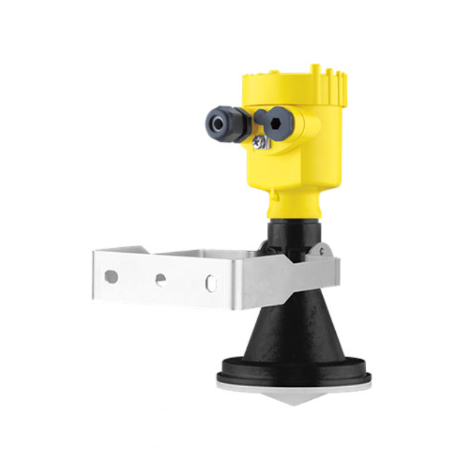

سنسور سطح راداری وگا پالس 67 – VEGAPULS 67

نقد و بررسی

وگاپالس 67؛ اندازه‌گیری سطح دقیق و قابل اعتماد برای پروژه‌های صنعتی حساس

سنسور سطح راداری VEGAPULS 67 یکی از پیشرفته‌ترین تجهیزات اندازه‌گیری سطح شرکت VEGA آلمان است که برای اندازه‌گیری دقیق و پیوسته سطح مایعات و مواد جامد فله‌ای در مخازن، سیلوها و تانک‌های صنعتی طراحی شده است. این سنسور با بهره‌گیری از فناوری راداری غیرتماسی و فرکانس کاری بسیار بالا، سطح مواد را بدون تماس مستقیم اندازه‌گیری می‌کند و به همین دلیل در محیط‌های با دمای بالا و پایین، فشار زیاد، مواد خورنده، بخار و گردوغبار عملکرد پایدار و مطمئن ارائه می‌دهد.

در VEGAPULS 67، امواج راداری از بالای مخزن به سطح ماده ارسال شده و پس از بازتاب، توسط سنسور پردازش می‌شوند. این روش اندازه‌گیری باعث می‌شود عملکرد سنسور تحت تأثیر تغییرات چگالی، رطوبت، کف، تلاطم سطح یا بخار قرار نگیرد و دقت اندازه‌گیری در طول زمان حفظ شود. VEGAPULS 67 برای محیط‌های صنعتی پیچیده و سیلوهای بلند، جایی که سنسورهای تماسی یا مکانیکی ممکن است عملکرد ناپایداری داشته باشند، انتخابی ایده‌آل است.

نمای شماتیک محل قرارگیری سنسور سطح راداری در بالای مخزن جهت اندازه‌گیری غیرتماسی سطح مواد داخل مخزن

تفاوت VEGAPULS 67 با سایر مدل‌های خانواده VEGAPULS

VEGAPULS 67 در رده مدل‌های پیشرفته و پروژه‌ای قرار دارد و برای پروژه‌هایی طراحی شده است که دقت بالا، پایداری عملکرد بلندمدت و انعطاف در نصب اهمیت زیادی دارد. این سنسور با پردازش سیگنال فوق پیشرفته و فرکانس کاری بالاتر نسبت به مدل‌های قبلی قادر است سیگنال‌های انعکاسی ضعیف را از سطوح پیچیده یا مواد با خصوصیات چالش‌برانگیز مانند کف، مواد پودر مرطوب یا مایعات بسیار ویسکوز شناسایی و اندازه‌گیری کند و در پروژه‌های حساس و محیط‌های سخت، عملکردی دقیق و بدون خطا ارائه دهد.

کاربردهای VEGAPULS 67 در صنایع مختلف

VEGAPULS 67 در سیلوهای مواد جامد فله‌ای مانند سیمان، گچ، آرد، مواد معدنی و پودرهای فرآوری‌شده کاربرد دارد و حتی در شرایطی که سیلوها بلند و پرگردوغبار هستند یا سطح مواد به سرعت تغییر می‌کند، سیگنال پایدار و دقیق ارائه می‌دهد. در مخازن مایعات، به ویژه در صنایع شیمیایی، نفت، گاز، دارویی و غذایی، VEGAPULS 67 اندازه‌گیری غیرتماسی انجام می‌دهد، که باعث افزایش ایمنی فرآیند، جلوگیری از خوردگی سنسور و کاهش نیاز به نگهداری می‌شود. در مخازن با تلاطم، کف یا بخار، این سنسور اطلاعات دقیق و لحظه‌ای از ارتفاع سیال ارائه می‌کند و امکان کنترل فرآیند را بهینه می‌سازد.

در صنایع سیمان، فولاد و معدن، VEGAPULS 67 برای اندازه‌گیری سطح مواد خام یا فرآوری‌شده در سیلوها و مخازن بزرگ استفاده می‌شود. در صنایع غذایی و دارویی، این سنسور برای مخازن ذخیره مواد اولیه یا سیالات فرآیندی کاربرد دارد و بدون تماس با ماده، خطر آلودگی محصول را کاهش می‌دهد. همچنین در تصفیه‌خانه‌های آب و فاضلاب، VEGAPULS 67 برای اندازه‌گیری سطح در حوضچه‌ها و مخازن ذخیره به کار می‌رود و حتی در شرایط محیطی دشوار، عملکرد پایدار ارائه می‌دهد.

مزایای سنسور سطح راداری VEGAPULS 67

اندازه‌گیری غیرتماسی بدون هیچ تماس مستقیم با ماده باعث حذف استهلاک مکانیکی و افزایش طول عمر تجهیز می‌شود. طراحی راداری و پردازش پیشرفته سیگنال، VEGAPULS 67 را قادر می‌سازد تا حتی در شرایط محیطی دشوار مانند گردوغبار، بخار، تلاطم سطح یا تغییرات فرآیندی عملکردی پایدار داشته باشد. انعطاف‌پذیری در اندازه‌گیری همزمان مایعات و مواد جامد فله‌ای، این سنسور را برای پروژه‌های متنوع و محیط‌های پیچیده مناسب می‌کند. خروجی‌های استاندارد صنعتی و اتصال مستقیم به سیستم‌های PLC، DCS و سایر تجهیزات کنترلی، یکپارچگی کامل با سیستم‌های اتوماسیون صنعتی را تضمین می‌کند، هزینه‌های نگهداری را کاهش داده و اطمینان از عملکرد بلندمدت را فراهم می‌آورد.

محدوده اندازه‌گیری و دقت عملکرد سنسور VEGAPULS 67

VEGAPULS 67 قادر است سطح مایعات و مواد جامد فله‌ای را تا ارتفاع تقریبی 100 متر اندازه‌گیری کند. طراحی پیشرفته آنتن و الگوریتم‌های پردازش سیگنال، دقت و پایداری اندازه‌گیری را حتی در بزرگ‌ترین مخازن و سیلوهای مرتفع حفظ می‌کند. این دقت بالا امکان پایش مستمر و لحظه‌ای سطح را فراهم کرده و کنترل فرآیندهای ذخیره‌سازی و تولید را بهینه می‌سازد.

نمای شماتیک عملکرد سنسور سطح راداری در مخزن مخروطی و ارسال سیگنال به سطح سیال جهت اندازه‌گیری غیرتماسی

شرایط کاری VEGAPULS 67

این سنسور قادر است دمای بین –۴۰ تا +250 درجه سانتی‌گراد و فشار از خلأ تا 35 بار را تحمل کند. این ویژگی‌ها اجازه می‌دهد سنسور در مخازن سرد یا داغ، تحت فشار یا خلأ، بدون افت دقت عملکردی پایدار ارائه دهد.

آنتن، هاوزینگ و نوع اتصال VEGAPULS 67

این سنسور با انواع آنتن‌های مختلف و هاوزینگ مقاوم از جنس PVDF یا Stainless Steel ارائه می‌شود و اتصال آن می‌تواند رزوه‌ای یا فلنجی باشد، که نصب آسان و انعطاف‌پذیر را برای هر نوع مخزن یا سیلو فراهم می‌کند.

خروجی‌ها و ارتباطات صنعتی VEGAPULS 67

VEGAPULS 67 از خروجی‌های استاندارد صنعتی شامل 4–20 میلی‌آمپر، HART، PROFIBUS PA و Foundation Fieldbus پشتیبانی می‌کند و به راحتی به PLC، DCS و سایر سیستم‌های کنترل صنعتی متصل می‌شود، به‌طوری که داده‌های سنسور دقیق و بدون خطا منتقل می‌شوند و امکان پایش و کنترل سریع فرآیند فراهم می‌گردد.

تاییدیه‌ها و استانداردها

سنسور VEGAPULS 67 مطابق با استانداردهای بین‌المللی طراحی شده و دارای تاییدیه‌هایی مانند ATEX، FM، CSA و درجه حفاظت IP66/IP68 است. این سنسور برای محیط‌های حساس و حتی با حضور گازهای قابل اشتعال، عملکرد ایمن و قابل اعتماد ارائه می‌دهد.

نکات مهم نصب و محل قرارگیری سنسور VEGAPULS 67

برای دستیابی به بالاترین دقت و پایداری اندازه‌گیری، سنسور VEGAPULS 67 باید در بالاترین نقطه مخزن یا سیلو نصب شود و کاملاً عمود بر سطح ماده قرار گیرد. نصب عمود باعث می‌شود امواج راداری بدون انحراف به سطح برخورد کنند و بازتاب به‌صورت دقیق به سنسور برسد. هرگونه زاویه نامناسب می‌تواند باعث بازتاب‌های غیرمطلوب و ایجاد خطا در اندازه‌گیری شود.

رعایت فاصله مناسب از موانع داخلی مخزن، جریان ورودی مواد، نردبان‌ها، همزن‌ها یا سایر تجهیزات اهمیت زیادی دارد. نزدیک بودن سنسور به این موانع می‌تواند امواج راداری را بازتاب داده و نقاط کور یا خطای اندازه‌گیری ایجاد کند. بنابراین قبل از نصب، باید مسیر امواج سنسور و فاصله از تمامی موانع بررسی و تنظیم شود.

نوع آنتن و زاویه انتشار سیگنال نیز باید متناسب با شکل هندسی مخزن و نوع ماده انتخاب شود. برای مخازن بلند و سیلوهای بزرگ، آنتن‌های با پهنای پوشش بیشتر مناسب هستند تا سطح ماده به‌طور کامل اندازه‌گیری شود و هیچ نقطه کوری باقی نماند. در مخازن با مواد ویسکوز یا سطوح نامنظم، آنتن‌های تخصصی با الگوریتم‌های پردازش پیشرفته به حفظ دقت کمک می‌کنند.

رعایت دستورالعمل‌های VEGA در تنظیم زاویه و ارتفاع نصب، بررسی مسیر مستقیم امواج و فاصله از دیواره‌ها و تجهیزات داخلی، از نکات کلیدی برای عملکرد پایدار سنسور هستند. نصب صحیح باعث می‌شود سنسور داده‌های دقیق و قابل اعتماد ارائه دهد، نیاز به تنظیمات مکرر کاهش یابد و طول عمر دستگاه افزایش یابد.

مقایسه محل نصب صحیح و نادرست سنسور سطح راداری در مخازن دارای ورودی سیال، به‌منظور جلوگیری از خطای اندازه‌گیری

جمع‌بندی کاربردی

سنسور سطح راداری VEGAPULS 67 یک راهکار پیشرفته و قابل اعتماد برای اندازه‌گیری پیوسته سطح مایعات و مواد جامد فله‌ای در محیط‌های صنعتی است. دقت بالای اندازه‌گیری، پایداری عملکرد حتی در شرایط سخت و انعطاف بالای نصب، این سنسور را به انتخابی ایده‌آل برای پروژه‌های صنعتی و سیستم‌های اتوماسیون تبدیل کرده است.

با توجه به تنوع مدل‌ها، آنتن‌ها و پیکربندی‌های مختلف، و اینکه قیمت نهایی به شرایط پروژه بستگی دارد، انتخاب نسخه مناسب نیازمند بررسی فنی دقیق است. کارشناسان متخصص صنعت لاله زار آماده‌اند تا با مشاوره تخصصی، مناسب‌ترین مدل VEGAPULS 67 را بر اساس نوع ماده، ابعاد مخزن و شرایط فرآیندی به شما معرفی کنند.

به زبان ساده، اگر دنبال عملکرد مطمئن، داده‌های دقیق و نصب بدون دردسر هستی، VEGAPULS 67 می‌تواند پروژه شما را به‌راحتی مدیریت کند و خیال شما را از پایش دقیق سطح مواد راحت نگه دارد.

منبع و ارجاع

تمامی اطلاعات فنی و توضیحات ارائه شده در این صفحه، بر اساس مستندات رسمی شرکت VEGA تهیه شده و برای راحتی کاربران فارسی‌زبان ترجمه و تدوین گردیده است.

جدول مشخصات فنی سنسور وگا پالس 67 – VEGAPULS 67
