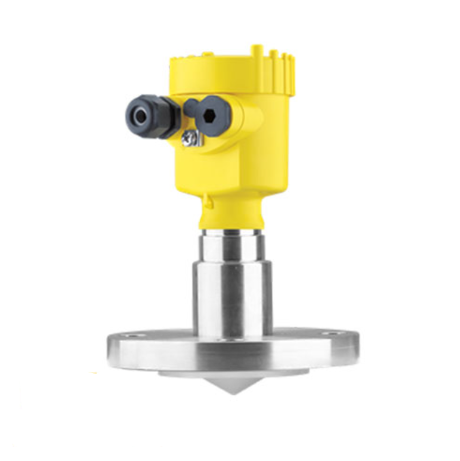

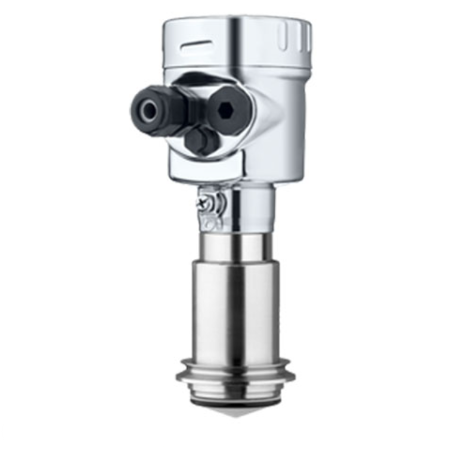

سنسور سطح راداری وگا پالس 63 – VEGAPULS 63

نقد و بررسی

وگاپالس 63 ؛ لول ترانسمیتر راداری قابل اعتماد در شرایط فرآیندی سخت

سنسور سطح راداری VEGAPULS 63 یکی از تجهیزات پیشرفته اندازه‌گیری سطح شرکت VEGA آلمان است که برای اندازه‌گیری پیوسته و دقیق سطح مایعات و مواد جامد فله‌ای در مخازن، سیلوها و تانک‌های صنعتی طراحی شده است. این سنسور با استفاده از فناوری راداری غیرتماسی و فرکانس کاری 80 گیگاهرتز، سطح مواد را بدون تماس مستقیم اندازه‌گیری می‌کند و به همین دلیل برای فرآیندهایی با شرایط سخت، دما و فشار بالا یا مواد خورنده، گزینه‌ای کاملاً قابل اعتماد محسوب می‌شود.

در VEGAPULS 63 امواج راداری از بالای مخزن به سطح ماده ارسال می‌شوند و پس از بازتاب، توسط سنسور تحلیل می‌شوند. این روش اندازه‌گیری باعث می‌شود عملکرد تجهیز تحت تأثیر عواملی مانند تغییر چگالی، رطوبت، گردوغبار، بخار، کف یا تلاطم سطح قرار نگیرد و دقت اندازه‌گیری در طول زمان حفظ شود. به همین دلیل این سنسور برای محیط‌های صنعتی سخت و سیلوهای بلند، که سنسورهای تماسی یا مکانیکی معمولاً عملکرد ناپایداری دارند، گزینه‌ای ایده‌آل است.

تفاوت سنسور سطح راداری VEGAPULS 63 با سایر مدل‌های خانواده VEGAPULS

VEGAPULS 63 در رده مدل‌های صنعتی–پروژه‌ای قرار دارد؛ یعنی بین مدل‌های ساده‌تر که برای اندازه‌گیری سطح مایعات در شرایط پایدار مناسب‌اند و مدل‌های بسیار پیشرفته که برای کاربردهای خاص طراحی شده‌اند، جایگاهی متعادل دارد. این سنسور برای پروژه‌هایی توسعه یافته است که علاوه بر دقت اندازه‌گیری، پایداری عملکرد، انعطاف‌پذیری در کاربرد و اطمینان عملیاتی بلندمدت اهمیت دارد.

در مقایسه با مدل‌های پایه خانواده VEGAPULS،وگاپالس 63 قابلیت اندازه‌گیری پیوسته سطح مایعات و مواد جامد فله‌ای را ارائه می‌دهد. طراحی پیشرفته آنتن و الگوریتم پردازش سیگنال باعث می‌شود سنسور بتواند در سیلوها، مخازن مرتفع و محیط‌هایی با شرایط فرآیندی دشوار مانند گردوغبار، بخار یا تلاطم سطح، اندازه‌گیری پایدار و قابل اعتمادی داشته باشد، بدون اینکه دقت کاهش یابد. در عین حال، این مدل نسبت به سنسورهای بسیار تخصصی ساختاری ساده‌تر و نصب انعطاف‌پذیرتری دارد، در حالی که دقت و پایداری عملکرد را همچنان حفظ می‌کند.

کاربردهای سنسور سطح راداری وگاپالس 63 در صنایع مختلف

VEGAPULS 63 برای اندازه‌گیری پیوسته سطح در شرایطی طراحی شده که فرآیند پایدار نیست و سنسور باید بدون تماس با ماده، عملکردی دقیق و قابل اعتماد ارائه دهد. در سیلوهای مواد جامد فله‌ای مانند سیمان، گچ، آرد، مواد معدنی و انواع پودرها کاربرد دارد؛ جایی که گردوغبار، ارتفاع زیاد سیلو و تغییر شکل سطح ماده می‌تواند سنسورهای تماسی یا مکانیکی را ناکارآمد کند. VEGAPULS 63 سطح ماده را از بالای سیلو اندازه‌گیری می‌کند و حتی در زمان پر یا خالی شدن سریع، پایداری سیگنال خود را حفظ می‌کند.

در مخازن ذخیره و فرآیندی مایعات، این سنسور کاربرد گسترده‌ای دارد. در مخازن مواد شیمیایی، اسیدها یا سیالات خورنده که تماس مستقیم سنسور با ماده می‌تواند باعث خوردگی شود، VEGAPULS 63 با اندازه‌گیری غیرتماسی، ایمنی فرآیند و طول عمر سیستم اندازه‌گیری را افزایش می‌دهد. همچنین در مخازنی که سطح مایع دارای تلاطم، کف یا بخار است، این سنسور بدون تأثیرپذیری از شرایط سطح، اطلاعات دقیقی از ارتفاع سیال ارائه می‌دهد.

در صنایع سیمان، معدن و فولاد، VEGAPULS 63 برای اندازه‌گیری سطح مواد خام یا مواد در حال فرآوری در سیلوها و مخازن بزرگ استفاده می‌شود؛ محیط‌هایی که لرزش، گردوغبار و شرایط سخت باعث ناپایداری بسیاری از سنسورها می‌شود. در صنایع غذایی و دارویی نیز برای مخازن ذخیره مواد اولیه یا سیالات فرآیندی کاربرد دارد، زیرا بدون تماس با ماده، خطر آلودگی کاهش می‌یابد و امکان رعایت الزامات بهداشتی فراهم می‌شود. همچنین در تصفیه‌خانه‌های آب و فاضلاب، VEGAPULS 63 برای اندازه‌گیری سطح در حوضچه‌ها و مخازن ذخیره استفاده می‌شود؛ جایی که تغییرات سطح، بخار یا آلودگی محیط می‌تواند بر دقت تأثیر بگذارد. در تمام این کاربردها، سنسور حتی در مخازن مرتفع یا سیلوهای بزرگ، عملکردی پایدار، دقیق و قابل اطمینان ارائه می‌دهد و به‌عنوان بخشی کلیدی از سیستم‌های کنترل و اتوماسیون صنعتی عمل می‌کند.

مزایای سنسور سطح راداری وگاپالس 63

VEGAPULS 63 با بهره‌گیری از اندازه‌گیری کاملاً غیرتماسی، بدون تماس مستقیم با ماده عمل می‌کند. این ویژگی استهلاک مکانیکی را حذف کرده، احتمال خرابی را کاهش می‌دهد و طول عمر تجهیز را افزایش می‌دهد؛ موضوعی که در پروژه‌های صنعتی با کارکرد مداوم اهمیت حیاتی دارد. طراحی پیشرفته راداری و پردازش سیگنال، عملکرد پایدار را حتی در شرایط دشوار محیطی مانند گردوغبار، بخار یا تلاطم سطح تضمین می‌کند. برخلاف سنسورهای تماسی یا مکانیکی، دقت اندازه‌گیری تحت تأثیر تغییر خواص فیزیکی ماده قرار نمی‌گیرد و در طول زمان ثابت باقی می‌ماند.

یکی دیگر از مزایای این مدل، قابلیت اندازه‌گیری همزمان سطح مایعات و مواد جامد فله‌ای است که انعطاف‌پذیری بالایی در پروژه‌هایی با شرایط متنوع فرآیندی ایجاد می‌کند و نیاز به تعویض سنسور را به حداقل می‌رساند. دقت بالای اندازه‌گیری در سیلوها و مخازن بلند، امکان پایش دقیق سطح و کنترل بهتر فرآیند را فراهم می‌کند. خروجی‌های استاندارد صنعتی و اتصال مستقیم به سیستم‌های PLC، DCS و سایر تجهیزات کنترلی، یکپارچگی کامل VEGAPULS 63 با سیستم‌های اتوماسیون صنعتی را تضمین می‌کند.

محدوده اندازه‌گیری و دقت عملکرد سنسور VEGAPULS 63

VEGAPULS 63 قادر است سطح مایعات و مواد جامد فله‌ای را تا ارتفاع حدود 60 متر اندازه‌گیری کند. این محدوده بسته به نوع آنتن، شرایط محیطی و مشخصات مخزن ممکن است کمی متفاوت باشد. طراحی پیشرفته آنتن و الگوریتم‌های پردازش سیگنال، دقت و پایداری اندازه‌گیری را حتی در سیلوها و مخازن بلند تضمین می‌کند. دقت بالای این سنسور امکان پایش مستمر و لحظه‌ای سطح را فراهم می‌کند و کنترل فرآیندها را بهینه می‌سازد.

شرایط کاری VEGAPULS 63

این سنسور برای شرایط سخت طراحی شده و می‌تواند دمای بین –۴۰ تا +۲۰۰ درجه سانتی‌گراد و فشار از خلأ تا 20 بار را تحمل کند. این یعنی VEGAPULS 63 در مخازن سرد یا داغ، تحت فشار یا خلأ، بدون افت دقت کار می‌کند و اطلاعات دقیق سطح را به طور مستمر ارائه می‌دهد.

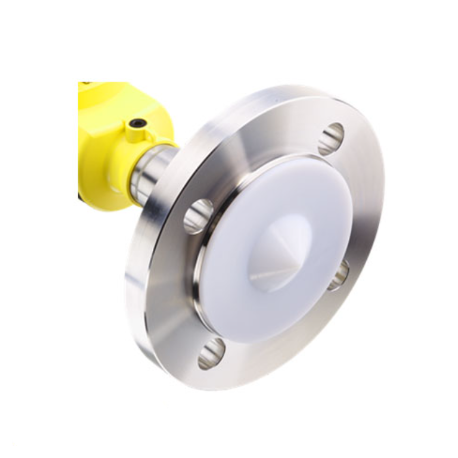

آنتن، هاوزینگ و نوع اتصال VEGAPULS 63

VEGAPULS 63 با انواع آنتن‌های مختلف ارائه می‌شود که بسته به نوع ماده و شکل هندسی مخزن، می‌توان بهترین گزینه را انتخاب کرد. هاوزینگ دستگاه از مواد مقاوم مانند PVDF یا Stainless Steel ساخته شده و نوع اتصال می‌تواند رزوه‌ای یا فلنجی باشد. این ویژگی‌ها باعث نصب آسان، انعطاف‌پذیری و دوام بالا در شرایط سخت محیطی می‌شوند.

خروجی‌ها و ارتباطات صنعتی VEGAPULS 63

این سنسور با خروجی‌های استاندارد صنعتی شامل 4–20 میلی‌آمپر، HART، PROFIBUS PA و Foundation Fieldbus ارائه می‌شود و به راحتی به PLC، DCS و سایر سیستم‌های کنترل متصل می‌شود. داده‌ها دقیق و بدون خطا منتقل می‌شوند و امکان پایش و کنترل سریع فرآیند را فراهم می‌کنند.

تاییدیه‌ها و استانداردها

VEGAPULS 63 مطابق با استانداردهای بین‌المللی طراحی شده و دارای تاییدیه‌هایی مانند ATEX، FM، CSA و درجه حفاظت IP66/IP67 است. این یعنی در محیط‌های حساس و حتی با حضور گازهای قابل اشتعال، سنسور عملکردی ایمن و قابل اعتماد ارائه می‌دهد.

نکات مهم نصب و محل قرارگیری سنسور VEGAPULS 63

برای اینکه VEGAPULS 63 بهترین عملکرد و بیشترین دقت را ارائه دهد، نصب آن در بالاترین نقطه مخزن یا سیلو ضروری است و باید به‌صورت عمود بر سطح ماده قرار گیرد. این کار باعث می‌شود امواج راداری به شکل درست به سطح برخورد کنند و اندازه‌گیری دقیق انجام شود. کوچک‌ترین زاویه انحراف می‌تواند باعث کاهش دقت شود، به‌خصوص در سیلوهای بلند یا مخازن با قطر زیاد.

علاوه بر موقعیت نصب، رعایت فاصله مناسب از موانع داخلی مثل نردبان، همزن، جریان ورودی مواد یا لوله‌های جانبی اهمیت بالایی دارد. نزدیک بودن سنسور به این موانع می‌تواند باعث بازتاب‌های ناخواسته و ایجاد خطا در سیگنال شود. بنابراین قبل از نصب، باید مسیر مستقیم برای انتشار امواج راداری بررسی و موانع احتمالی شناسایی شوند.

نوع آنتن انتخاب‌شده نیز بر محل نصب تأثیر می‌گذارد. برخی آنتن‌ها برای مخازن مرتفع یا سیلوهای بزرگ طراحی شده‌اند و نیاز به زاویه بازتر و فضای خالی بیشتر دارند، در حالی که آنتن‌های کوچک‌تر برای مخازن کم‌ارتفاع یا سیالات آرام مناسب‌تر هستند. همچنین ارتفاع نصب باید به گونه‌ای باشد که سنسور بتواند کل سطح ماده را در محدوده اندازه‌گیری خود پوشش دهد و از ایجاد نقاط کور جلوگیری شود.

تنظیم دقیق پارامترهای سنسور مانند زاویه آنتن، نوع سیگنال و فاصله از دیواره‌ها نیز به تثبیت دقت و پایداری اندازه‌گیری کمک می‌کند. رعایت دستورالعمل‌های VEGA در زمان نصب، از جمله تنظیمات مربوط به حذف نویزهای محیطی و انتخاب محدوده مناسب، باعث می‌شود اندازه‌گیری‌ها پایدار و قابل اعتماد باقی بمانند و نیاز به تنظیم مکرر کاهش یابد.

به زبان ساده، نصب صحیح VEGAPULS 63 یعنی داده‌های دقیق، کمتر نیاز به تعمیر و نگهداری و اطمینان از عملکرد بلندمدت سنسور در پروژه‌های صنعتی، حتی در شرایط دشوار محیطی مانند گردوغبار، بخار یا تلاطم سطح مواد.

جمع‌بندی کاربردی

سنسور سطح راداری وگا پالس 63 یک راهکار حرفه‌ای و قابل اعتماد برای اندازه‌گیری پیوسته سطح مایعات و مواد جامد فله‌ای در محیط‌های صنعتی است. دقت بالا، پایداری در شرایط سخت و انعطاف در نصب، این سنسور را به انتخابی ایده‌آل برای پروژه‌های صنعتی و سیستم‌های اتوماسیون تبدیل کرده است.

با توجه به تنوع مدل‌ها و پیکربندی‌های مختلف، و اینکه قیمت به شرایط پروژه بستگی دارد، انتخاب نسخه مناسب نیازمند بررسی فنی دقیق است. به همین دلیل، کارشناسان صنعت لاله زار آماده‌اند تا با مشاوره تخصصی، مناسب‌ترین مدل VEGAPULS 63 را بر اساس نیاز و شرایط پروژه شما معرفی کنند.

به زبان ساده، اگر دنبال عملکرد مطمئن، داده‌های دقیق و نصب بدون دردسر هستی، VEGAPULS 63 می‌تواند پروژه تو را بی‌دردسر راه بیندازد و خیال تو را از پایش سطح مواد راحت کند.

منبع و ارجاع

تمامی اطلاعات فنی و توضیحات ارائه شده در این صفحه، بر اساس مستندات رسمی شرکت VEGA تهیه شده و برای راحتی کاربران فارسی‌زبان ترجمه و تدوین گردیده است. برای بررسی جزئیات بیشتر و مشاهده مستندات اصلی محصول، می‌توانید به وبسابت رسمی وگا مراجعه نمایید.

جدول مشخصات فنی سنسور وگا پالس 63 – VEGAPULS 63
